Датчики давления: типы (пьезорезистивные, емкостные, гидростатические), отличие от манометров
Давление представляет собой фундаментальную физическую величину, определяющую распределение силы, действующей перпендикулярно на единицу площади поверхности соприкосновения сред. В инженерной практике и системах автоматизации непрерывный контроль этого параметра критически важен для обеспечения стабильности, энергоэффективности и безопасности технологических циклов.
В зависимости от принимаемой точки отсчета измеряют абсолютное давление (относительно идеального вакуума), избыточное (превышение над текущим атмосферным фоном) и дифференциальное (разность величин в двух изолированных точках). Точное преобразование этих параметров в унифицированные электрические сигналы позволяет эффективно контролировать сложные технологические процессы на любом расстоянии.
Физические принципы работы пьезорезистивных и емкостных сенсоров
Электронные приборы контроля строятся на базе чувствительных элементов, преобразующих микроскопические механические деформации мембран в электрические параметры. Среди множества физических методов наибольшее распространение в современной промышленности получили пьезорезистивная и емкостная технологии кодирования измерительного сигнала.
Пьезорезистивные измерительные преобразователи
В основе работы таких устройств лежит свойство некоторых полупроводниковых и проводниковых материалов изменять свое удельное электрическое сопротивление при механическом деформировании. Под воздействием среды внешняя мембрана прогибается, вызывая сжатие или растяжение внутренней структуры сенсора, что приводит к перестройке энергетических зон полупроводника и изменению подвижности свободных носителей заряда.
Для фиксации этих микроскопических отклонений используется классический мост Уитстона — замкнутая четырехплечая электрическая схема из резистивных элементов. В состоянии покоя она находится в равновесии, а выходное напряжение на измерительной диагонали равно нулю. При возникновении деформации баланс нарушается, и в цепи возникает слабый дифференциальный сигнал напряжения, строго пропорциональный приложенной нагрузке.
Кремниевые чувствительные элементы по технологиям КНС и КНК
Технология «кремний на сапфире» (КНС) предполагает эпитаксиальное выращивание кремниевых тензорезисторов на диэлектрической подложке из монокристаллического сапфира, припаиваемой к металлической измерительной мембране. Конструкция обладает исключительной температурной стабильностью и химической инертностью, что позволяет применять ее в высокотемпературных и агрессивных средах, хотя жесткость подложки несколько ограничивает общую чувствительность.
Альтернативная технология «кремний на кремнии» (КНК) базируется на диффузионном внедрении примесей непосредственно в упругую пластину из монокристаллического кремния для создания резистивных зон. Это обеспечивает идеальную однородность структуры, практически полное отсутствие механического гистерезиса и чувствительность, в несколько раз превосходящую показатели сапфировых аналогов, что делает КНК-сенсоры стандартом для прецизионных общепромышленных измерений.
К ключевым преимуществам пьезорезистивных приборов относятся их высокое быстродействие, позволяющее регистрировать динамические импульсы, компактность чувствительного элемента и экономичность производства. Однако полупроводниковый кремний чувствителен к флуктуациям температуры, что выражается в дрейфе нуля и шкалы. Для нивелирования этого недостатка современные производители подвергают каждый прибор процедуре характеризации — заводской калибровке в термокамерах во всем рабочем диапазоне с последующей записью индивидуальной таблицы компенсирующих коэффициентов в энергонезависимую память микропроцессора.
Емкостные измерительные преобразователи
Емкостный метод измерения опирается на изменение электрической емкости плоского конденсатора при варьировании расстояния между его обкладками. В таком сенсоре одна из обкладок представляет собой тонкую, прецизионно натянутую металлическую или керамическую мембрану, способную прогибаться под воздействием давления, тогда как вторая обкладка остается жестко зафиксированной на неподвижном стеклянном или керамическом основании.
Конструктивные особенности емкостной измерительной ячейки
Конструкция представляет собой герметичную капсулу, внутренние полости которой заполнены специальным несжимаемым силиконовым маслом высокой степени очистки. Масло выполняет двойную функцию: служит надежной диэлектрической средой с постоянной проницаемостью, увеличивающей базовую емкость конденсатора, и плавно передает гидродинамическое усилие от внешней защитной разделительной диафрагмы на внутреннюю измерительную мембрану. При ее прогибе емкость ячейки изменяется чрезвычайно линейно, что существенно упрощает последующую обработку сигнала электронным блоком.
Важнейшим достоинством емкостной технологии является непревзойденная устойчивость к пиковым перегрузкам и гидравлическим ударам. При превышении номинального диапазона измерительная мембрана просто ложится всем своим профилем на вогнутую жесткую подложку конденсатора, прекращая деформироваться и полностью сохраняя свои упругие свойства, что исключает разрушение. Главным недостаком емкостных ячеек выступает их конструктивная восприимчивость к внешним промышленным вибрациям, так как резонансная частота механических колебаний легкой мембраны может совпадать с рабочими частотами насосного или компрессорного оборудования, вызывая ложные всплески показаний, что требует применения мощных алгоритмов электронной фильтрации сигнала.
Альтернативные физические принципы преобразования
Помимо пьезорезистивных и емкостных сенсоров, в современной промышленности применяются и другие методы детекции, ориентированные на специфические условия эксплуатации и требования к измерительному тракту.
Пьезоэлектрические измерительные элементы используют прямой пьезоэффект в монокристаллах кварца или специализированной керамики, генерируя электрический заряд, пропорциональный приложенной силе. Из-за физической утечки статического заряда такие сенсоры неприменимы для непрерывного измерения постоянных величин, однако их исключительное быстродействие и субмикросекундное время отклика делают их незаменимыми для регистрации взрывных волн, гидроударов и быстропеременных процессов.
Резонансные преобразователи базируются на зависимости собственной частоты колебаний упругого элемента из монокристаллического кремния от приложенного механического напряжения. Эти приборы обладают прецизионной точностью, минимальным гистерезисом и высокой стабильностью показаний, так как измеряемый частотный сигнал передается непосредственно цифровым счетчикам без промежуточного аналого-цифрового преобразования, исключая дрейф нуля и температурную нестабильность тракта.
Особенности гидростатического измерения уровня и давления жидкостей
Гидростатические датчики представляют собой специализированный класс измерительных приборов, предназначенных для непрерывного определения уровня жидких сред в резервуарах, накопительных емкостях, технологических колоннах и глубоких скважинах. В основе работы данных устройств лежит закон Паскаля, согласно которому столб жидкости оказывает на чувствительный элемент давление, прямо пропорциональное высоте этого столба и плотности среды.
Конструктивное исполнение гидростатических датчиков
В зависимости от технологических условий процесса и геометрии емкости гидростатические преобразователи выпускаются в двух основных конструктивных исполнениях, оптимизированных под конкретные задачи.
Погружные приборы конструируются в виде герметичного цилиндрического зонда со степенью защиты корпуса IP68, который опускается непосредственно в измеряемую среду на специальном кабеле. Кабель имеет сложную многокомпонентную внутреннюю структуру, включающую в себя прочные кевларовые нити или металлический трос для восприятия разрывных нагрузок, электрические проводники для передачи сигнала и полый полимерный капилляр, предназначенный для выравнивания опорного давления внутри прибора.
Врезные приборы жестко монтируются в боковую стенку или днище резервуара посредством резьбового, фланцевого или санитарного соединения. Такое исполнение является оптимальным решением для контроля уровня вязких, липких, содержащих взвеси или склонных к кристаллизации жидкостей. Они оснащаются открытой разделительной мембраной, расположенной заподлицо с внутренней стенкой резервуара, что полностью исключает образование застойных зон, засорение импульсных каналов и существенно упрощает процедуру механической очистки. Для надежной работы врезных и погружных систем контроля уровня в промышленных условиях «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» поставляет сертифицированные приборы измерения давления и уровня, укомплектованные всей необходимой технической документацией и проходящие заводскую поверку.
Методы компенсации внешнего давления в резервуарах
Для получения достоверных данных о высоте столба жидкости гидростатический метод требует обязательного учета и компенсации внешних сил, действующих на зеркало среды в резервуаре.
В открытых резервуарах и естественных водоемах на поверхность непрерывно воздействует колеблющееся атмосферное давление, величина которого меняется в зависимости от метеорологических условий. Для исключения этой погрешности в погружных приборах применяется капиллярная компенсация: полая трубка внутри соединительного кабеля выводит атмосферный воздух непосредственно к обратной стороне измерительной мембраны сенсора. Благодаря этому атмосферное давление одинаково воздействует на мембрану как с внешней, так и с внутренней стороны, взаимно компенсируясь, в результате чего прибор регистрирует исключительно чистое гидростатическое давление.
В закрытых герметичных емкостях над поверхностью часто образуется избыточное давление технологических газов или паров (газовая подушка). Для точного измерения уровня в таких системах применяются следующие методы:
- Дифференциальные датчики давления — приборы с двумя измерительными портами, где один порт подключается к нижней точке резервуара для измерения общего давления, а второй — к верхней части газового пространства для вычитания давления подушки.
- Электронные двухсенсорные системы — комплекс из двух независимых датчиков абсолютного давления, объединенных цифровой шиной, где один прибор измеряет давление на дне, второй — в газовой фазе, а микропроцессор производит математическое вычитание показаний в реальном времени.
Выбор материала чувствительного элемента зависит от химической активности измеряемой среды. Для технической воды и нейтральных нефтепродуктов обычно применяют нержавеющую сталь AISI 316L. При измерении уровня агрессивных кислот, щелочей и солевых растворов используют титан, коррозионностойкие никелевые сплавы или высокопрочную керамику.
Принципиальные отличия электронных датчиков от механических манометров
В инженерных теплотехнических и гидравлических системах часто возникает задача выбора между традиционным стрелочным манометром и электронным преобразователем давления. Несмотря на то, что оба прибора измеряют одну и ту же физическую величину, их конструктивное исполнение, метрологические стандарты и функциональное назначение принципиально различаются.
Функциональное сопоставление манометров и датчиков
Показывающий механический манометр регламентируется стандартом ГОСТ 2405-88 и классифицируется как прибор прямого действия, преобразующий механическое усилие деформируемого элемента в угол поворота стрелки относительно круговой шкалы. Главное его преимущество заключается в полной энергетической автономности: прибор работает исключительно за счет энергии измеряемой среды, не требуя внешнего электропитания, кабельной инфраструктуры и вторичных устройств для съема информации. Манометр незаменим для оперативного локального контроля непосредственно на технологической площадке.
Электронный датчик давления, соответствующий ГОСТ 22520-85, преобразует деформацию чувствительного элемента в нормированный электрический сигнал. В отличие от манометра, он не имеет подвижных механических узлов (шестерен, тяг, стрелок), подверженных износу от вибрации. Прибору требуется внешнее электрическое питание, однако он обеспечивает непрерывную дистанционную передачу измерительной информации в режиме реального времени на верхний уровень автоматизированных систем управления. В каталоге промышленного оборудования представлены различные модификации этих приборов, прошедших обязательную государственную поверку во ФГИС «Аршин».
Сравнение параметров показывает глубокий технологический разрыв между устройствами:
| Параметр | Механический манометр | Электронный датчик |
|---|---|---|
| Класс точности | От 1.5 до 2.5 (погрешность до 2.5% от предела шкалы) | От 0.1–0.5% до 0.025% у прецизионных микропроцессорных моделей |
| Виброустойчивость | Низкая, механизм быстро разрушается при интенсивной тряске | Высокая, колебания эффективно гасятся регулируемыми фильтрами |
| Стабильность и ресурс | Пружины накапливают усталость; требуется ежегодная поверка | Стабильность метрологических характеристик в течение 3–5 лет |
Электроконтактные манометры как промежуточный класс приборов
Промежуточным звеном, совмещающим в себе визуальную шкалу манометра и дискретную функцию автоматизации, выступают электроконтактные манометры (ЭКМ). Внутри корпуса такого прибора наряду с показывающей стрелкой установлены регулируемые электрические контакты, которые выставляются оператором на определенные пороговые значения. При достижении стрелкой заданной уставки происходит механическое замыкание или размыкание цепи управления.
Современные цифровые электроконтактные манометры, такие как интеллектуальные приборы серии ЭКМ-2005, оснащаются яркими жидкокристаллическими или светодиодными дисплеями, бесконтактной сенсорной клавиатурой управления и встроенным электронным блоком, формирующим как дискретные релейные выходы, так и непрерывный аналоговый сигнал. Использование электронных реле в цифровых ЭКМ полностью устраняет проблему дребезга и обгорания контактов, характерную для старых электромеханических моделей, обеспечивая высокую вибростойкость и помехозащищенность цепей коммутации. Подходящие модели промышленных манометров различного назначения можно подобрать под конкретные технические требования для эксплуатации на промышленных объектах.
Правила совместного монтажа измерительных устройств

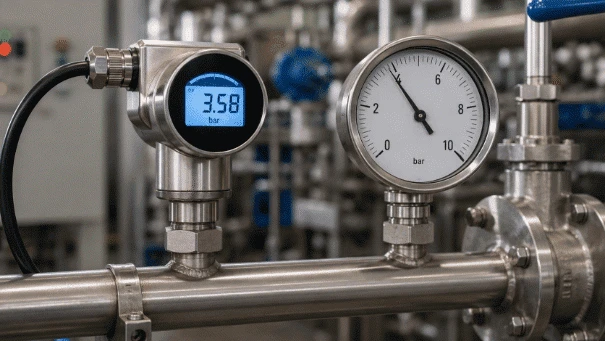

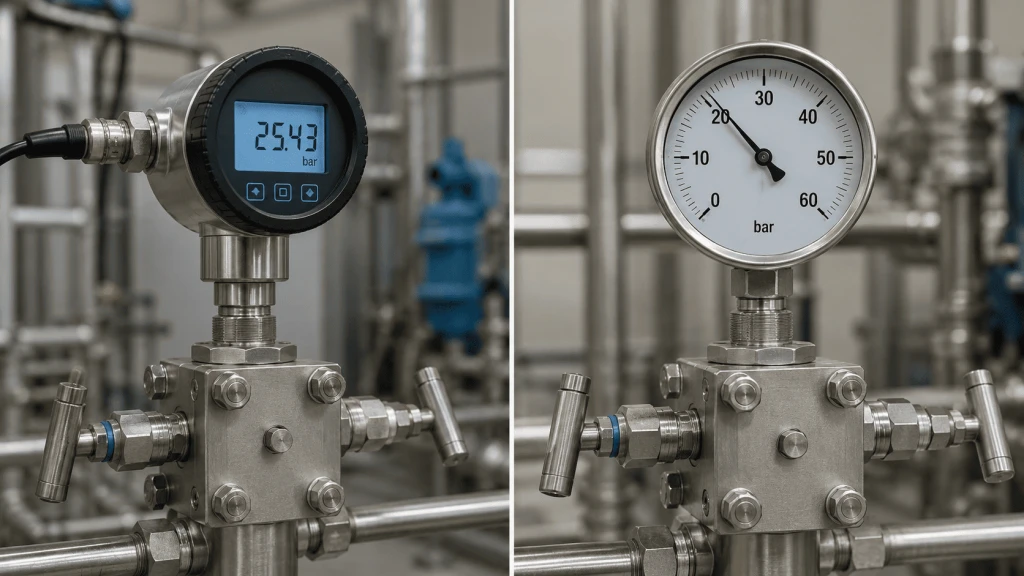

В ответственных узлах промышленных систем автоматизация процессов не должна исключать возможность локального контроля человеком. Стандартом проектирования таких узлов является параллельная установка электронного датчика и механического показывающего манометра на одной точке отбора.
Для реализации такой схемы приборы подключаются к технологическому трубопроводу через специальные вспомогательные устройства:
- Трехходовые краны — позволяют отсекать приборы от измеряемой среды, производить продувку импульсных линий и подключать контрольный эталонный манометр для поверки без останова процесса.
- Многовентильные манифольды — обеспечивают надежную герметизацию, дренаж и выравнивание давлений в плюсовой и минусовой камерах при монтаже дифференциальных и стандартных датчиков давления.
Такая комбинированная схема гарантирует абсолютную безопасность технологического процесса: при аварийном отключении электропитания или отказе контроллера автоматики оперативный персонал сохраняет возможность визуального контроля по автономному манометру для предотвращения разрушения оборудования.
Интеграция датчиков в системы управления и правила их выбора

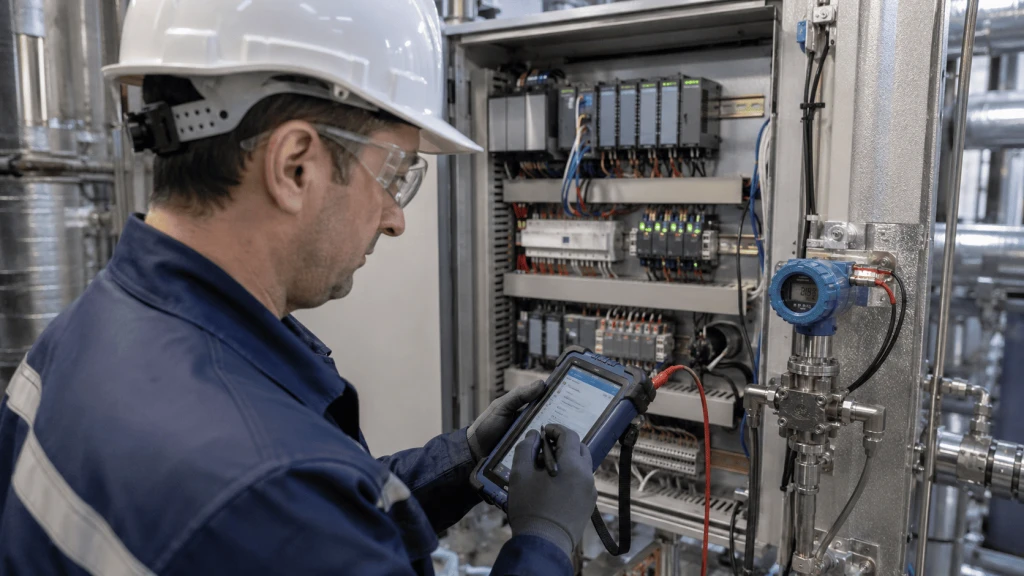

Электронные датчики давления служат первичным источником информации для автоматизированных систем управления процессами. Успешная интеграция приборов в контур регулирования зависит от правильного выбора типа выходного сигнала, протокола передачи данных и обеспечения надежной защиты чувствительных элементов от разрушительных внешних воздействий технологической среды.
Стандарты передачи данных и сигналы преобразователей
Для трансляции измерительной информации от датчика к программируемому логическому контроллеру используются аналоговые электрические сигналы и цифровые сетевые протоколы.
Стандартом промышленной автоматизации является аналоговый токовый сигнал 4-20 мА, организованный по двухпроводной схеме (токовая петля). В этой конфигурации питание прибора и передача сигнала осуществляются по одной и той же паре проводов, что существенно снижает затраты на кабельную разводку. В отличие от сигналов напряжения, затухающих на длинных дистанциях и чувствительных к электромагнитным наводкам, токовая петля передает информацию без потерь на расстояния до нескольких километров, поскольку сила тока в замкнутом контуре остается неизменной. Кроме того, диапазон 4-20 мА обладает встроенной функцией самодиагностики линии: если в системе происходит обрыв кабеля, ток падает до нуля, что мгновенно фиксируется контроллером как аварийное состояние.
Цифровые технологии расширяют функционал полевых приборов, предоставляя доступ к удаленной диагностике и конфигурированию устройств:
- HART-протокол — гибридный стандарт, при котором высокочастотный цифровой сигнал накладывается поверх стандартной аналоговой токовой петли 4-20 мА без искажения измерительного значения. Это позволяет инженеру удаленно настраивать диапазоны прибора, опрашивать температуру сенсора и контролировать его техническое состояние без демонтажа.
- Modbus RTU (интерфейс RS-485) — цифровой промышленный протокол, позволяющий объединять десятки измерительных приборов в единую многоточечную сеть типа «общая шина» по одной витой паре проводов, что минимизирует количество аналоговых входов на контроллере и упрощает топологию кабельных трасс.
Системы защиты датчиков в тяжелых условиях эксплуатации
Для предотвращения преждевременного выхода датчиков из строя при работе в жестких промышленных условиях применяются специализированные монтажные и защитные аксессуары.
При контроле параметров в гидравлических системах с частыми пусками насосов или быстрым срабатыванием запорной арматуры возникают кратковременные пиковые скачки — гидроудары, способные мгновенно разрушить тонкую сенсорную мембрану. Для защиты прибора перед ним устанавливают гасители пульсаций (демпферы) или дросселирующие вставки, которые механически сужают проходное сечение импульсной линии, сглаживая фронт ударной волны.
В случае измерения давления высокотемпературных сред датчик подключается через радиаторы-охладители или петлевые сифонные трубки. Проходя по виткам сифонной трубки, среда остывает за счет естественного теплообмена с окружающим воздухом, что предохраняет микроэлектронные компоненты измерительной ячейки от перегрева и теплового разрушения. При сборке подобных защитных узлов активно применяются специализированные отборные устройства и закладные конструкции различного типа, предохраняющие чувствительные элементы КИПиА от агрессивных сред и высоких температур.
При эксплуатации оборудования во взрывоопасных зонах химических и нефтеперерабатывающих предприятий датчики должны иметь взрывозащищенное исполнение по ГОСТ 31610.0-2019. Наиболее распространены два типа защиты: искробезопасная электрическая цепь (Exi), ограничивающая энергию искры в кабеле до безопасного уровня, и взрывонепроницаемая оболочка (Exd), способная локализовать возможный внутренний взрыв внутри прочного металлического корпуса прибора.
Подбор оборудования требует точного учета диапазона давления, свойств рабочей среды, условий эксплуатации и требований к точности, поскольку ошибка даже в одном символе маркировки может привести к несовместимости прибора с процессом или системой автоматизации. Поэтому заявки на подбор и поставку КИПиА рекомендуется направлять нам через форму на сайте или по электронной почте termopara@bk.ru: это позволяет проверить параметры, исключить неточности и подобрать оборудование, полностью соответствующее условиям эксплуатации.
